自動加藥裝置的分類

自動加藥裝置主要有雙泵單控組合式、三泵雙控組合式、組合式爐水R值自動控制裝置等幾種類型：

1)組合式爐水R值自動加藥裝置


全自動加藥設備是用于鍋爐水協調磷酸鹽處理(控制爐水R值)的自動加藥裝置。自動加藥裝置裝置由三個計量箱、三臺計量泵、-套交流變頻式R值自動控制系統、連接管路、閥門、底座等組成。三個計量箱容積均為1立方米，分別貯存磷酸三鈉、磷酸氫二鈉、氫氧化鈉。交流變頻式R值自動控制系統包括R值分析儀，動加藥控制柜。交流變頻式自動加藥控制柜。

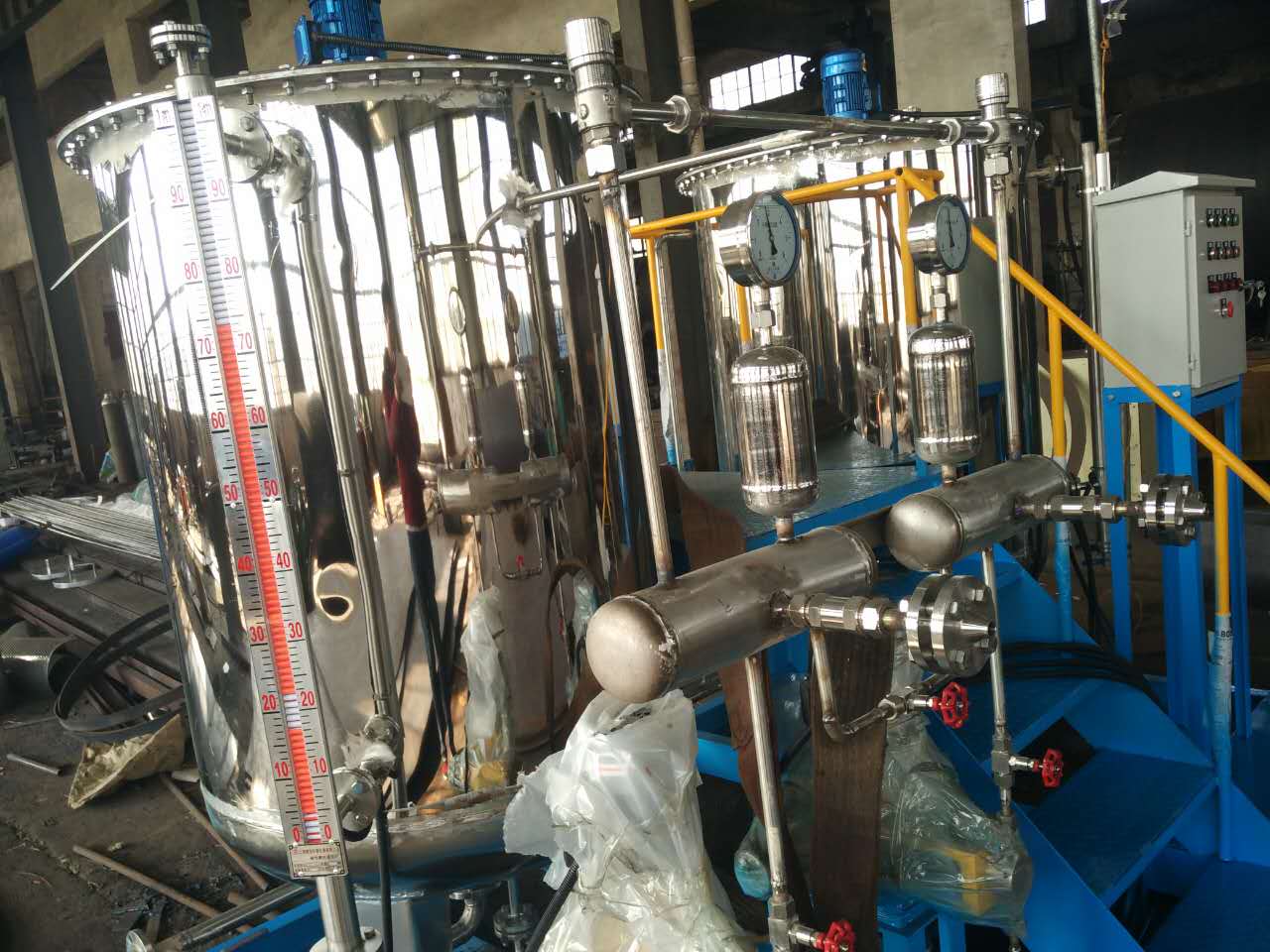

2)雙泵單控組合式自動加藥裝置本裝置由-個計量箱、二臺加藥計量泵(互為備用)，-套交流變頻式自動加藥控制系統、連接管路、閥門、底座等組成，見圖1。計量箱的容


積為1M(用戶有特殊要求另議)，是否帶攪器、遠傳液位計、液位-低限報警以及罐體材質選擇由用戶或設計部門提出，也可由用戶直接向我單位咨詢。罐體材質有鋼、不銹鋼、襯膠罐體，用于不同的藥液。用戶訂貨時，必須說明計量泵如下參數：流量(1/H)，泵出口壓力(MPa)，泵流路材質(或者輸送藥劑的名稱、濃度)。


3)三泵雙控組合式自動加藥裝置


自動加藥裝置由二個計量箱、三臺加藥計量泵、三套交流變頻式自動加藥控制系統、連接管路、閥門、底座等組成自動加藥裝置三臺加藥計量泵中，泵3為泵l、泵2的備用泵，通常情況下，泵1、泵2分別在二套交流變頻式自動加藥控制系統驅動下工作，使加藥計量泵可以按四種方式工作，控制柜上的切換開關可將備用泵投入運行。用戶對計量箱、加藥計量泵等提供參數的要求可參考前述的雙泵單控組合式自動加藥裝置中的有關說明。


自動加藥裝置的應用和特-


全自動加藥設備在電力、石油、化工、冶金工業、環境工程、水處理等-域中常需要將某種液體連續自動地注入到另-種液體中成為-種混合液，或者使加入的藥劑與液體中存在的某種組分發生化學反應，以達到預期的工藝要求。為達到-佳效果，在工況變化的情況下，對所加化學藥劑量自動跟蹤調節控制加藥速度，因此在自動加藥裝置中我們采用了-進的自動控制方式來控制加藥量。

全自動加藥設備這種加藥裝置結構簡單、安裝方便。全自動加藥設備主要由計量箱(藥劑貯罐)、加藥計量泵(加藥泵)、自動控制系統、連接管路等組成的自動加藥裝置。自動加藥裝置除部分加藥管路、取樣管路和加藥濃度-儀表外，這些水處理設備一般都集中安裝在-個加藥間內，自動加藥裝置將計量箱、計量泵、自動控制系統-體化，即安裝在-個底座上。

制造廠完成設備購置、制造、組裝、調試、試運行，用戶只需將組合式自動加藥裝置安放在加藥間后，將加藥計量泵出口與加藥管路、計量箱進出口與進水管等連接好，并將控制柜電源和-儀表信號送到控制柜就可以起動、投入運行。這樣可以--減少現場施工工作量，避免了中間環節繁多引出的差錯以及相互間的扯皮，有效地-工期和工程-，減少用戶的麻煩和損失。
