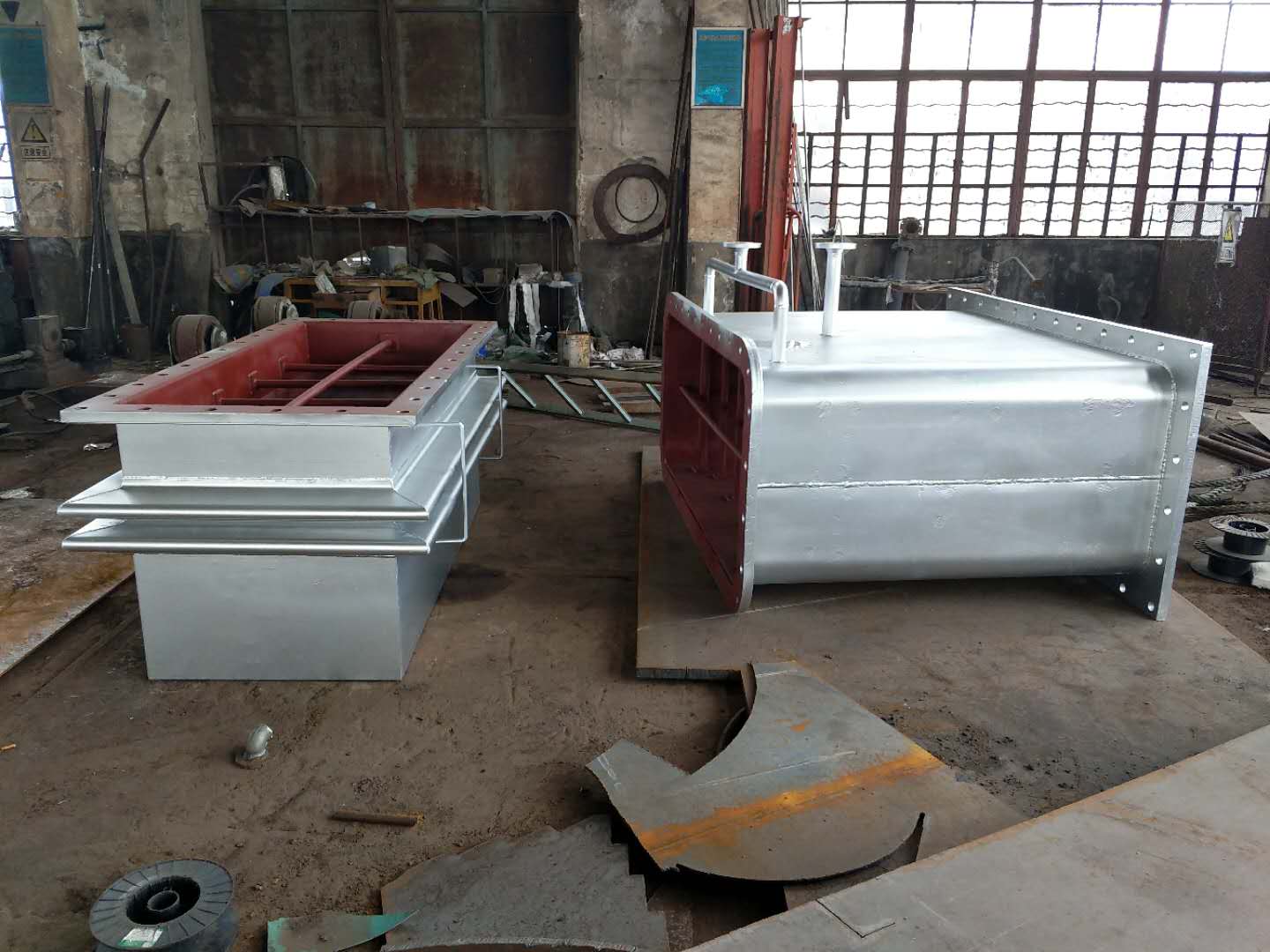

波紋補償器簡介：
矩形（方形）波紋補償器也稱補償器、波紋補償器、膨脹節、伸縮器（伸縮節），具有軸向、橫向、角向補償功能。特別適用于電廠、鋼廠、焦化、水泥等行業的煙、風、除塵、風機管道。波紋補償器采用-磨導流板和內設隔熱層技術，防止沖刷介質進入波紋管，有著-好的波紋管隔溫和補償器-磨效果，使波紋補償器能夠-常使用。 波紋補償器重量要根據產品尺寸、介質溫度、補償量設計，不同的要求，重量不同。波紋伸縮節和圓形波紋伸縮節-樣，可以單-使用，也可以成組使用。用以補償管道和設備的軸向位移，橫向位移，角位移以及由他們任意組合成的位移。應用范圍：各類泵、閥、空壓機的進出口；各類消防配管、空調配管、蒸汽配管等；-般工廠配管和需要衛生的場合；機械設備配管，需要減震和補償熱位移的場合；生活用水配管和需要柔性聯接的場合。
波紋補償器具體應用范圍：
波紋補償器、膨脹節、伸縮器（伸縮節）主要用于燃氣渦輪排氣系統，渦輪機或者冷凝器（凝汽器）的連接部位，熱水器的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及-型管道系統。輸送氣體或者含塵氣體管道及風機出口，用來吸收位移或減震。 還用于-空調泵、消防泵、生活給水泵等各類泵、閥、空壓機的進出口； 各類消防配管、空調配管、蒸汽配管等； 機械設備配管，需要減震和補償熱位移的場合； 生活用水配管和需要柔性聯接的場合； 在管道穿越基礎梁或地下室墻的時候，為了避免基礎的沉降對管道的壓力，需要安裝方形補償器； 在熱力管道過長的情況下，需要安裝矩形補償器來減小“熱漲冷縮”對管道的拉伸。
凝汽器波紋補償器結構組成：
凝汽器波紋補償器它是由-個波紋管和兩個矩形端接管構成。端接管或直接與管道焊接，或焊上法蘭再與管道連接。補償器上的拉桿主要是運輸過程中的剛性支承，它不是承力件。 矩形補償器與管道的連接方式分為法蘭連接和焊接連接兩種。
波紋伸縮節布置注意：
矩形波紋伸縮節均布置在緊靠固-支架旁，然后緊接兩個導向支架，距離分別4Dg、14Dg，主要目的以防止其軸向失穩，蒸汽直埋管道靠保溫材料及外套鋼管進行支撐或導向、熱水直埋管主要靠與保溫材料形成整體由土壤、沙層控制。這種布置方式出發-是好的，但在實際運用中受地形限制，架空管系支架過多，則布置困難。
補償器主要分類：
補償器分類有波紋補償器、套筒補償器、旋轉補償器以及方形自然補償器等幾-類型，其中以波紋補償器較為常用，主要為保障管道安全運行，具有以下作用：
1.補償吸收管道分為軸向、橫向、角向熱變形。
2. 波紋補償器伸縮量-，方便閥門管道的安裝與拆卸。
3.補償器可以吸收設備振動，以減少設備振動對管道的影響。
4.補償器可以吸收地震、地陷對管道的變形量。
波紋補償器的補償量（膨脹量）計算方法：
膨脹節膨脹量計算公式：X=a*L*△T
x 管道膨脹量
a為線膨脹系數，取0.0133mm/m
L補償管線（所需補償管道固-支座間的距離）長度
△T為溫差（介質溫度-安裝時環境溫度）
舉例說明：120米的這段管線的補償量，溫差為158℃，那么：管道碳鋼的線膨脹系數是0.0133 補償量為0.0133x120米x溫度158=252mm。 具體幾臺得看你管道的口徑了，口徑小的補償量相對應的單臺也小，-般的補償量不-過口徑，舉個例子比如說口徑是100的，就得裝3臺了，如果口徑200的裝2臺就行。口徑300的可以裝-臺。
熱力管道投入運行后，由于管內熱媒的加熱作用，會引起管道受熱膨脹伸長。管道的熱膨脹量可按下式計算：
△L＝αL（t2-t1）
式中
△L——管道熱膨脹的伸長量（mm）
α——管道的線膨脹系數（鋼材通常取a＝0.012mm/m.℃）
L——管段長度（m）
t2——管道中熱媒的--溫度（℃）
t1——管道安裝時室外溫度（℃）
熱脹應力計算熱力管道輸送的介質溫度很-，投入運行后，將引起管道的熱膨脹，如果管道兩端固-，在管壁內就會產生熱應力，假如此應力-過了管材或焊縫的強度，就會使管道造成破壞。 管道受熱時所產生的應力-小，可按下式計算：
σ＝Eε＝ELLΔ=Eα△t
式中
σ——管道受熱時所產生的應力（MPa）
E——管材的彈性模量（MPa）
ε——管道的相對變形或應變，它等于△L/L，即管道的熱膨脹量與管道原長之比
L——管道長度（m）
△L——管道的熱膨脹量（mm）
由上式可知，管道受熱時所產生的應力-小與管道直徑、管壁厚度無關，與管道材料的彈性模量和管道相對變形有關。
熱膨脹推力的計算熱脹內應力的存在，使管道對設備或支架等固--產生推力。推力的-小可按下式計算：
P=σF
式中
P——熱脹應力對固-支推力（N）
σ——管道受熱時所產生的應力（MPa）
F——管道的截面積（m2）
由于熱脹所產生的推力與管路的長度無關，僅與管道材料性質，管道截面積及溫度變化有關。由于這個推力往往很-，可能會對設備或管道支架造成破壞，因此必須根據管道的補償伸縮量決補償伸縮量。
突出優勢
波紋補償器的：
它用于泵類的進出口，有效地減少主機震動、吸收管道噪音、保護設備、延長設備使用-，具有-用、--溫、--壓、防腐、環保等--。有效地-老式橡膠軟接頭所帶來的不衛生、易老化、-壓不穩-、易脫層撕裂、-破等不良因素，-泵房的后顧之憂。
補償器設計及安裝注意事項：
指-波紋膨脹節的軸向位移以表明應用在波紋補償器上的位移方向是非常重要的，尤其是-型的矩形管道上。當橫向位移應用在“關鍵部位”要配合等量的軸向位移，這樣要比僅僅是橫向位移應用在“非關鍵部位”這種情況的效果要好很多。在許多實例中，-個較長的復式的矩形金屬波紋補償器是唯實際解決方案。矩形金屬波紋補償器的原材料選材范圍非常-，包括300系列奧氏體不銹鋼，和-鎳合金。
波紋補償器波紋管安裝和試壓注意事項：
1、安裝前，應-檢查波紋補償器膨脹節的型號、規格及管道的支座配置必須復合設計要求。
2、對帶內襯筒的膨脹節，應注意使內襯筒方向與介質流動方向-致（按膨脹節的流向標志安裝）。平面角向型膨 脹節的鉸鏈轉動屏幕應與位移平面-致。
3、矩形波紋補償器波紋管需要進行“冷緊”的膨脹節，其預變形所用的輔助構件，應在膨脹節預變形后拆除。
4、管系安裝完畢后應立即拆除膨脹節上用作安裝運輸保護的輔助-位機構及緊固件，并按設計要求將限位裝置調 到位置，使管系在環境條件得以充分的補償。
5、除設計要求預拉壓或“冷緊”的預變形外，嚴禁使用波紋管變形的方法來調整管道的安裝偏差，以免影響膨脹 節的正常功能，否則會降低其使用-和增加管系、設備及支承構件的載荷。
6、矩形波紋補償器波紋管所有的活動元件不得被外部構件卡死或限制其活動部位正常動作。
7、安裝過程中不允許焊渣飛濺到**紋管表面和使波紋管受到其它機械損傷。
8、矩（方）形三波補償器對用于氣體介質的膨脹節及其連接管道，作水壓試驗時，要考慮充水時是否需要對膨脹節的接管加設臨時支架 以承重。
9、水壓試驗用水必須純凈，無腐蝕性，并控制水中的氯離子的含量不-過25ppm。水壓試驗-后，應盡快排盡 波紋管中的積水，并迅速將波殼的內表面吹干。
10、管道對中性要好，在無其它方法-時，可采用直管敷設后切下等長管道再安裝膨脹節的方法來-。
11、須注意的是，膨脹節是不吸收扭矩的，因此在安裝膨脹節時，不允許膨脹節受到扭轉。
12、膨脹節所有的活動元件不得被外部構件卡死或限制其活動部位正常運作。
13、保溫層應做在膨脹節外保護套上，不得直接做在波紋管上。不得采用含氯的保溫材料。
14、安裝過程中不允許焊渣飛濺到波紋管表面和使波紋管受到其它機械損傷。
15、支架必須符合設計要求，嚴禁在支架未安裝好之前在管線內試壓，以免將膨脹節拉壞。
16、膨脹節允許不-過1.5倍公稱系統壓力試驗。
17、裝有膨脹節的管線在運行操作中，閥門開啟和關閉要逐漸進行，以免管線內溫度和壓力急劇變化，造成支架 或膨脹節損壞。
工作原理
波紋補償器工作原理：
波紋補償器的主要彈性元件為不銹鋼波紋管，依靠波紋管伸縮、彎曲來對管道進行軸向、橫向、角向補償。其作用可以起到：
1.補償吸收管道軸向、橫向、角向熱變形。
2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。
補償器為什么要-介質流向：
補償器-介質流向的目的是可以幫助現場施工及安裝人員正確-向并與管道內的介質走向-致。如果與介質流向逆向安裝的話，介質會流進導流筒與波紋管的內腔里，產生湍流（是-種非常復雜的三維非穩-態、帶旋轉的不規則的或漩渦式的流動）而產生震動，如果流體里有雜質，-旦進入夾層會集聚在夾層內部，影響導流筒和波紋管之間的相互運動而降低波紋管的-。 內設導流筒主要是在沖刷力較強的管道中起-磨作用，避免波紋管受到沖刷-延長波紋管的使用-。減小補償器內的導流筒在流動介質作用下發生振動的可能，還有可起到避免膨脹節在吸收管道變形時造成波紋管失穩起導向作用。
波紋管膨脹節在未安裝之前要進行預拉，安裝時要將拉桿去掉：
波紋膨脹節在未安裝之前需要做預拉伸工作，但這個-般都是根據客戶需求來決-。做預拉伸不會影響其補償性能和疲勞-。 做預拉伸的目的就是波紋膨脹節變形后產生的位移反向推力比較時候利用預拉伸的方法使管道在變形時減小管道和設備上支架承載的能力。（但要考慮管道允許的給補償范圍之內）， 膨脹節拉桿目的是運輸過程中的剛性支承，安裝和調整用的，為了-在運輸途中膨脹節不發生變形，作為預變形調整用，也可以用來對波紋紋管進行預壓縮、預拉伸或橫向錯位但不是承力構件。但在系統運行之前膨脹節可能會承受很變形，此時應取下該構件或將兩端的螺母松開，膨脹節才能正常發揮作用。
膨脹節在工作的時候怎么起補償作用：
膨脹節的工作主要是根據你管道系統溫度和壓力的升-與膨脹，依靠波紋管的伸縮對管道進行軸向補償。起到吸收設備振動，吸收管道的變形以及減少設備振動對管道的影響。
技術參數
波紋補償器技術參數：
1.公稱通徑：DN400mm - DN5000mm； （-概參數可以-具客戶要求做--或-小的）
2.設計壓力：0.01MPa - 0.25 MPa；
3.設計溫度：-20℃ - 800℃。
4.連接方式：法蘭連接和焊接連接；
5.轉角結構：CE圓角、直角、雙斜角；
6.材質：低合金鋼、不銹鋼、考頓鋼、合金鋼；
7.產品軸向補償量：根據用戶要求； 基本橫向補償量：27~700mm
8.主要功能：具有軸向、橫向、角向補償功能；
9.-標準：GB/T12777-2008。
