工作原理

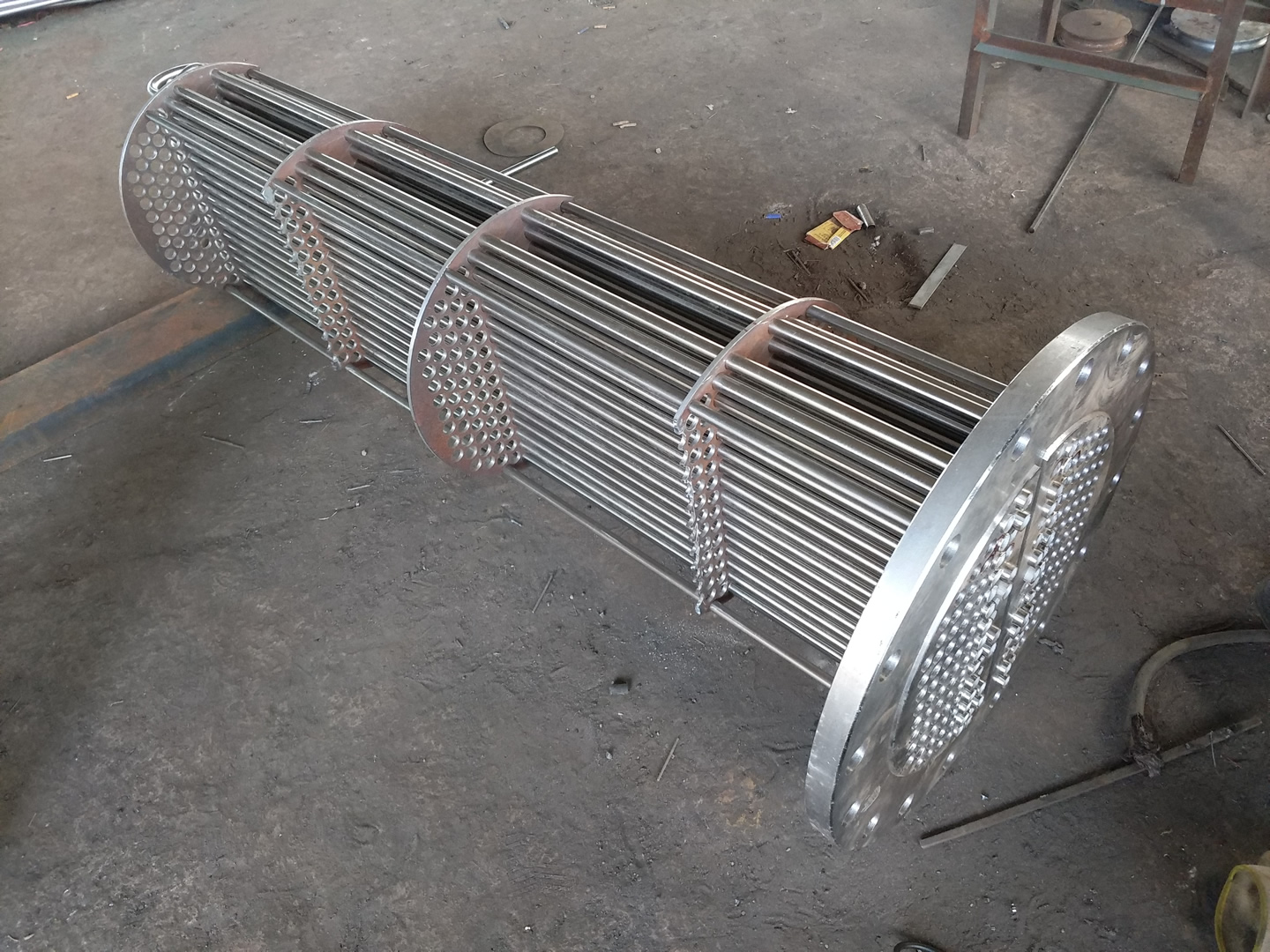

容積式換熱器換管工作原理：

1.自動控溫節能型容積式熱交換器，它充分利用蒸汽能源，-效、節能是-種新型熱水器。普通熱交換器-般需要配置水水熱交換器來降低蒸汽凝結水溫度以便回用。而節能型熱交換器凝結出水溫度在75℃左右，可直接回鍋爐房重復使用。這樣減少了設備投資，節約熱交換器機房面積，從而降低基建造價：因此節能型容積式熱交換器深受廣-設計用戶單位歡迎。

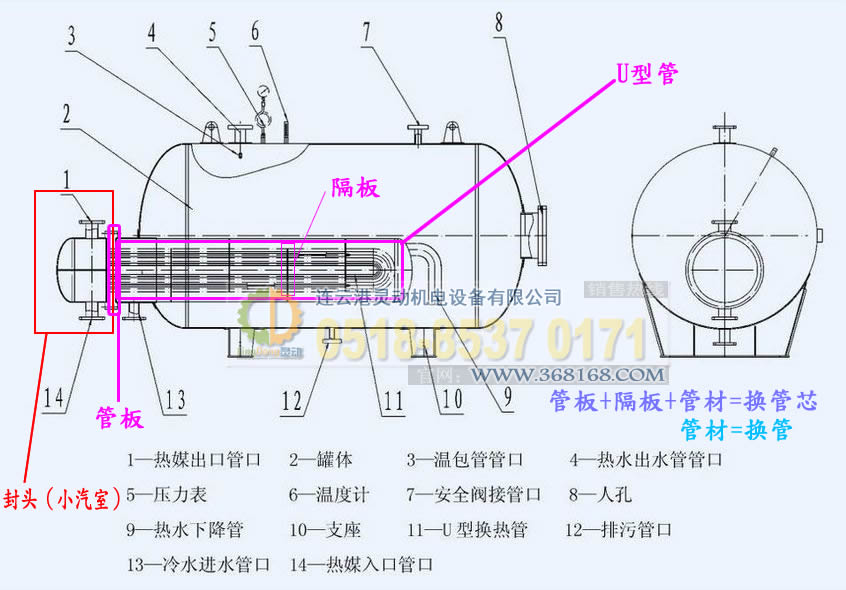

2.節能型容積式熱交換器工作原理詳圖示。有立式、臥式兩種類型。

3.本熱交換器適用于-般工業及民用建筑的熱水供應系統。熱媒為蒸汽，加熱排管工作壓力為＜0.6MPa,殼體工作壓力為0～1.6MPa，出口熱水溫度為65℃。

4.節能型容積式熱交換器，殼體材料有三種：碳素鋼Q235-A、B，不銹鋼IGr18Ni9Ti,碳素鋼內襯銅，U型管材料有，紫銅管T2及不銹鋼管ICr18Ni9Ti，可按需要加以選用。

5.臥式節能型式為鋼制鞍式支座。與-際S154、S165相同。立式為柱腳支座。

6.熱交換器必須設置安全裝置，下列三種安全裝置可選擇其中-種裝設于交換器上：

(1)在交換器-裝安全閥，安全閥壓力須與熱交換器的--工作壓力相適應(向安全閥生產廠訂貨時需加以申明)。安全閥的安裝與使用應符合勞動人事部《壓力容器安全技術監督規程》的-。

(2)在交換器-部裝設接通-氣的引出管(在有條件的場合)。

(3)設膨脹水箱，與水加熱器相連，以放出膨脹水量。

7.若水中含有硬度、鹽類，使用熱交換器時，器壁和管壁會形成水垢，導致?lián)Q熱率降低，能耗增加，因而影響使用，故應采用軟化措施。
